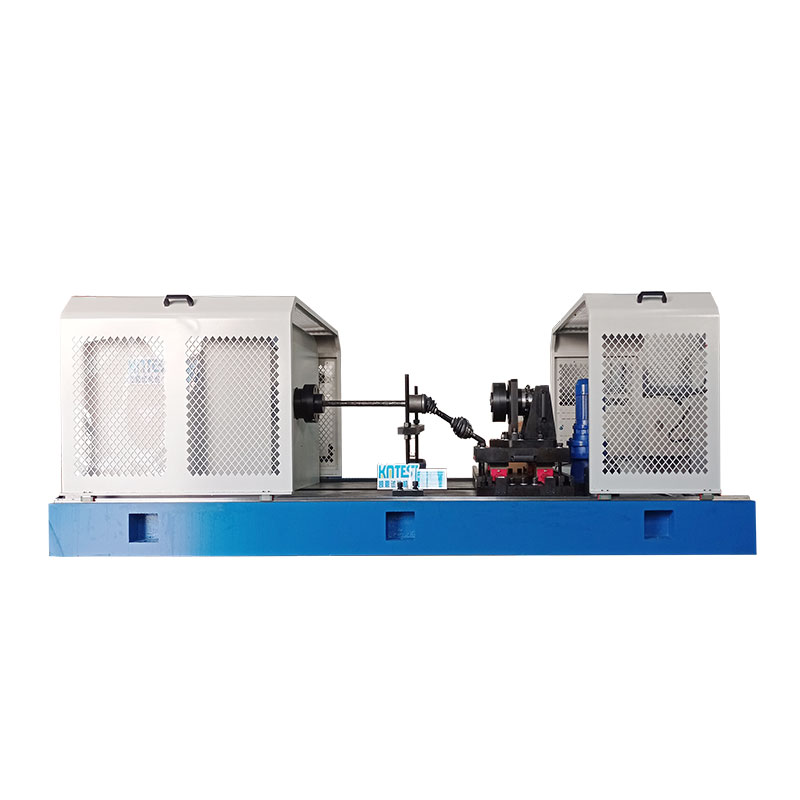

ट्रांसमिशन शाफ़्ट मरोड़ थकान परीक्षण मशीन

ट्रांसमिशन शाफ़्ट मरोड़ थकान परीक्षण मशीन लोडिंग प्रणाली, ट्रांसमिशन प्रणाली, डिजिटल डेटा अधिग्रहण एवं प्रसंस्करण प्रणाली तथा कंप्यूटर मापन-नियंत्रण डिस्प्ले प्रणाली से बनी है।...

मरोड़ स्प्रिंग थकान परीक्षण मश

कनेक्टर जीवन परीक्षण उपकरण, थक

उत्पाद परिचय ：

　　ट्रांसमिशन शाफ़्ट मरोड़ थकान परीक्षण मशीन लोडिंग प्रणाली, ट्रांसमिशन प्रणाली, डिजिटल डेटा अधिग्रहण एवं प्रसंस्करण प्रणाली तथा कंप्यूटर मापन-नियंत्रण डिस्प्ले प्रणाली आदि से बनी है। ट्रांसमिशन शाफ़्ट मरोड़ थकान परीक्षण मशीन ट्रांसमिशन शाफ़्ट, हाफ़ शाफ़्ट, क्रैंकशाफ़्ट, ऑटोमोबाइल शाफ़्ट एवं जोड़ आदि जैसे ट्रांसमिशन शाफ़्ट तथा विभिन्न कंपोनेंट्स की स्थैतिक मरोड़ यांत्रिक कार्यक्षमता के परीक्षण हेतु उपयुक्त है। यह मशीन क्षैतिज संरचना, कंप्यूटर नियंत्रण एवं स्क्रीन डिस्प्ले, केन डिजिटल डेटा अधिग्रहण नियंत्रण प्रणाली तथा पूर्ण डिजिटल AC सर्वो प्रणाली का उपयोग करती है। प्लेनेटरी रेड्यूसर ट्रांसमिशन के उपयोग से इसमें एकरूप लोडिंग, स्थिरता, प्रभाव-रहित संचालन तथा सटीक डेटा अधिग्रहण एवं नियंत्रण की विशेषताएँ होती हैं।

उत्पाद विनिर्देश:

क्र.	पैरामीटर	विवरण
1	अधिकतम बलाघूर्ण	100Nm, 200Nm, 500Nm, 1000Nm, 5000Nm, 10000Nm, 20000Nm, 30000Nm, 50000Nm, 80000N.m, 100000N.m (उपरोक्त मानक मॉडल, अनुकूलन योग्य)
2	परीक्षण मशीन श्रेणी	क्लास 0.5 / क्लास 1
3	बलाघूर्ण रिज़ॉल्यूशन	0.001 ~ 0.01 N·m
4	मरोड़ गति नियंत्रण रेंज	0.1 - 720°/min (अनुकूलन योग्य)
5	घूर्णन कोण मापन रेंज	0 - 99999°
6	संकेत की पुनरावृत्ति सापेक्ष त्रुटि	< 0.5%
7	परीक्षण आवृत्ति	0.1 Hz - 60 Hz
8	लोडिंग मोड	पूर्णतः स्वचालित
9	बलाघूर्ण मापन रेंज	1% FS - 100% FS
10	परीक्षण बलाघूर्ण दिशा	धनात्मक एवं ऋणात्मक दिशाएँ
11	बलाघूर्ण रिज़ॉल्यूशन	1/300,000
12	परीक्षण स्ट्रोक	500 - 3000 mm (अनुकूलन योग्य)
13	बलाघूर्ण संकेत की सापेक्ष त्रुटि	< 0.5% / < 1%
14	मरोड़ कोण संकेत की सापेक्ष त्रुटि	< 0.5%
