उत्पाद परिचय ：

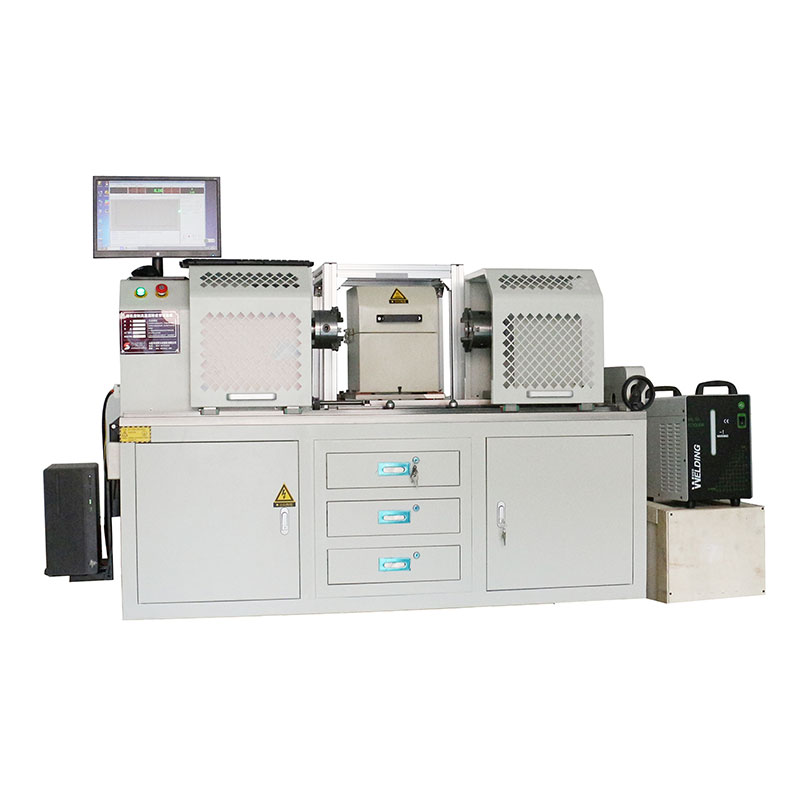

　　क्रॉस-शाफ़्ट मरोड़ परीक्षक विशेष रूप से क्रॉस-शाफ़्ट यूनिवर्सल जॉइंट एवं अन्य भागों के मरोड़ प्रदर्शन के परीक्षण हेतु उपयोग किया जाने वाला उपकरण है। उच्च-सटीक बलाघूर्ण सेंसर एवं फोटोइलेक्ट्रिक एनकोडर के माध्यम से यह बलाघूर्ण, मरोड़ कोण पर योग्य बलाघूर्ण, विफलता बलाघूर्ण तथा मरोड़ थकान प्रदर्शन सटीक रूप से माप सकता है और कंप्यूटर के माध्यम से परीक्षण मरोड़ कोण-बलाघूर्ण वक्र, लोडिंग दर तथा परीक्षण बल के पीक मान जैसे पैरामीटर गतिक रूप से प्रदर्शित कर सकता है। यह उपकरण वेल्डिंग पॉइंट, बोल्ट, ड्रिल पाइप, एंकर एवं शाफ़्ट जैसे विभिन्न धातु उत्पादों के मरोड़ परीक्षण में व्यापक रूप से उपयोग किया जाता है तथा अधिकतम बलाघूर्ण, मरोड़ सामर्थ्य, ऊपरी यील्ड सामर्थ्य एवं निचली यील्ड सामर्थ्य जैसे प्रदर्शन पैरामीटर प्राप्त किए जा सकते हैं।

उत्पाद विनिर्देश:

क्र.	पैरामीटर	विवरण
1	अधिकतम बलाघूर्ण	10N.m, 50N.m, 100N.m, 200N.m, 500N.m, 1000N.m, 2000N.m, 3000N.m, 5000N.m, 10000N.m (उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलन योग्य)
2	बलाघूर्ण मापन रेंज	1% FS - 100% FS
3	न्यूनतम बलाघूर्ण पठन मान	0.01 N.m
4	बलाघूर्ण संकेत की सापेक्ष त्रुटि	±1%
5	न्यूनतम मरोड़ कोण पठन मान	0.1°
6	अधिकतम मरोड़ कोण	99999°
7	बलाघूर्ण कोण मापन की सापेक्ष त्रुटि	±1%
8	मरोड़ गति	1 - 720 r/min
9	नमूना आकार	0.1 - 500 mm (आवश्यकतानुसार अनुकूलन योग्य)
10	चक के बीच अधिकतम दूरी	500 mm (आवश्यकतानुसार अनुकूलन योग्य)
11	परीक्षण घूर्णन दिशा	द्विदिशीय
12	परीक्षण मशीन श्रेणी	क्लास 1 / क्लास 0.5
13	विद्युत आपूर्ति	220V, 50Hz
14	मुख्य इकाई के आयाम	लगभग 1260 × 500 × 1000 mm
